Světlovod FAKRO SRD-H s pevným tubusem (vysoce profilované krytiny)

Zajišťuje snadnější používání místnosti umístěné přímo pod místem montáže světlovodu.

Nová konstrukce tubusového světlovodu se vyznačuje:

• o cca 10 % lepším součinitelem prostupu tepla U ve srovnání se starou verzí světlovodu s kopulí,
• integrovaným lemováním - rychlejší montáž světlovodu

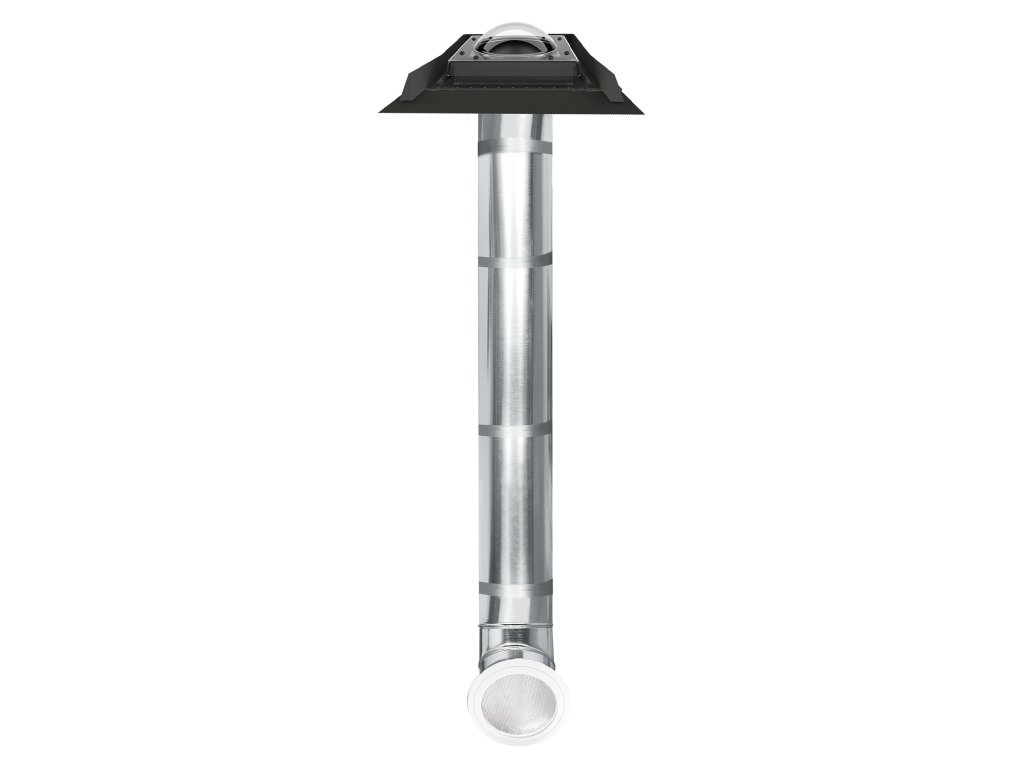

Tubusový světlovod SRD sestává ze střešní části, 3 dílů pevného světlovodného tubusu SRM délky 61 cm, 2 kolen SRK*, stropního rámu, prizmatického difuzéru a montážní sady. Celková délka všech součástí světlovodného tubusu je 2,1 m (SRD 550 - 1,8 m).

Charakteristika

• Pevný světlovodný tubus je vyroben z hliníkového plechu. Vnitřek tubusu je potažen superreflexním povlakem na bázi stříbra s indexem odrazivosti světla více než 98 % (nové zrcadlo odráží 90-95 % světla). Minimální ztráty světelné propustnosti umožňují použít světlovod SRD s délkou až 12 m. Během montáže není třeba zkracovat prvky světlovodného tubusu, protože je sestaven na principu teleskopu - jednotlivé díly se zasouvají do sebe.

• Koleno - dvě kolena SRK, určena k zalomení světlovodného tubusu, každý v rozsahu 0-30°. Pro světlovody o průměru 550 mm dostupné jako volitelný díl.

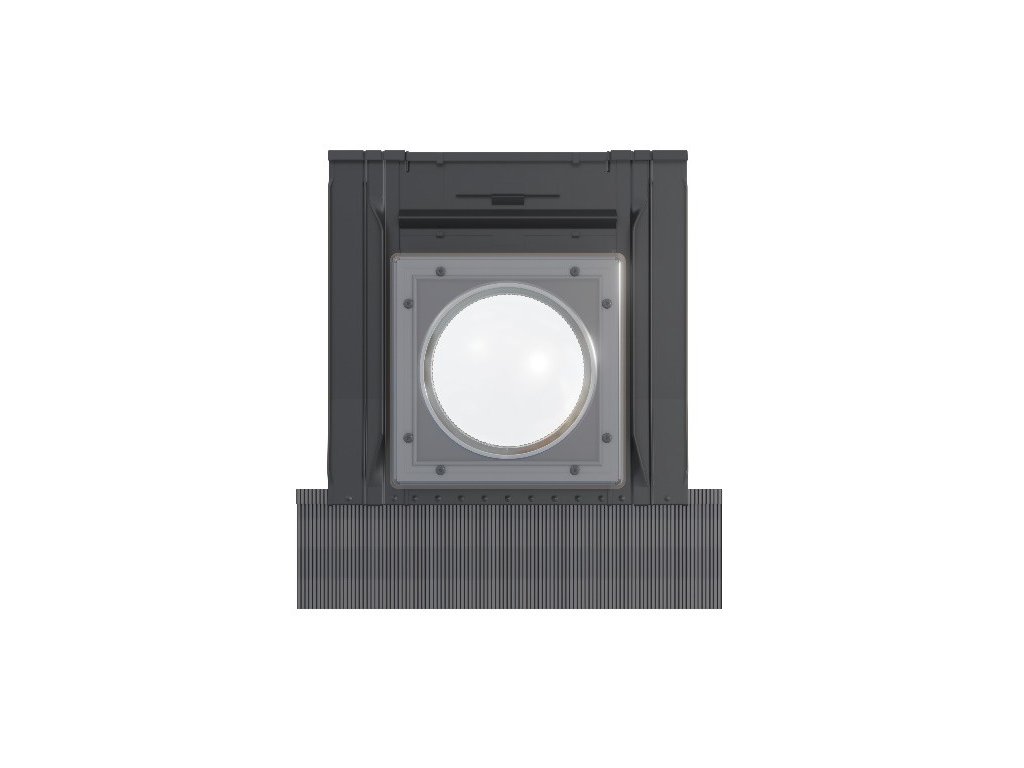

• Střešní část se skládá z impregnovaného dřevěného rámu, lemování a polykarbonátové kopule. Do rámového profilu je zevnitř namontován prvek umožňující spojení se světlovodným tubusem, vyrobený z hliníkového plechu nebo speciálního organického skla (verze s dodatečným prosvětlením -L). Součástí střešní části světlovodu je integrované těsnicí lemování (podle druhu a výšky profilu krytiny). Celek je vyveden v barvě RAL 7022 (stínová šedá), která ideálně ladí s běžnými odstíny střešních krytin.

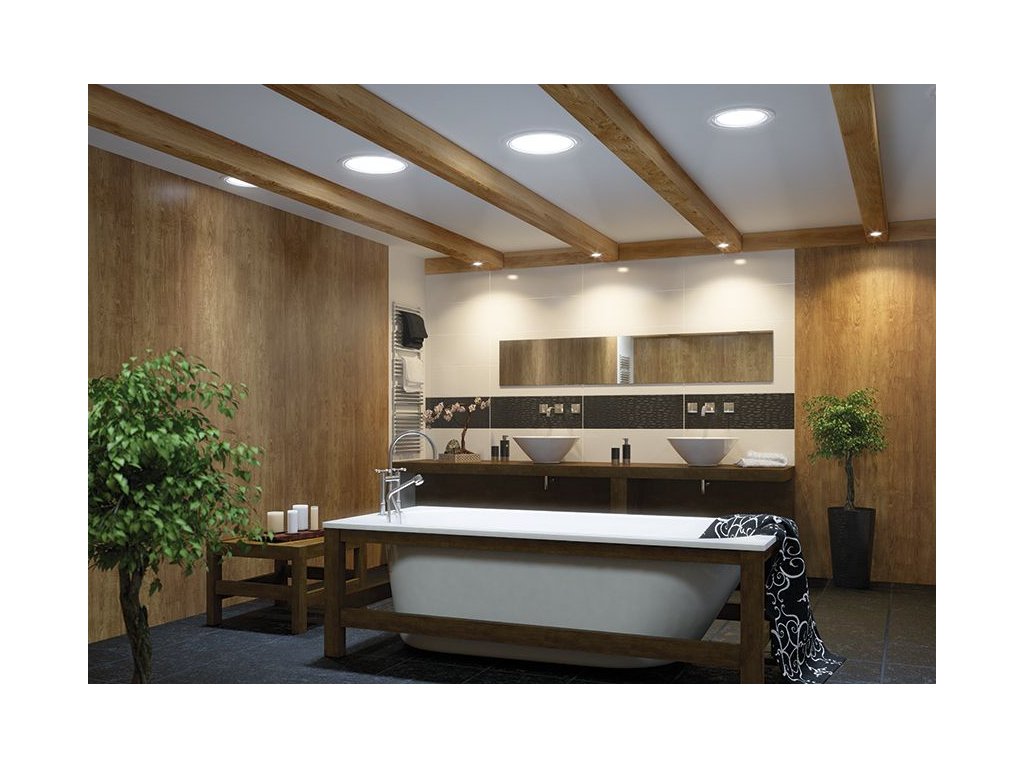

• Stropní část kruhového tvaru sestává z plastového stropního rámu a krytky bílé barvy, obsahuje prvek rozptylující světlo - difuzér z akrylátového skla. Nová konstrukce umožňuje instalaci osvětlovací lampičky SLO ze strany místnosti.

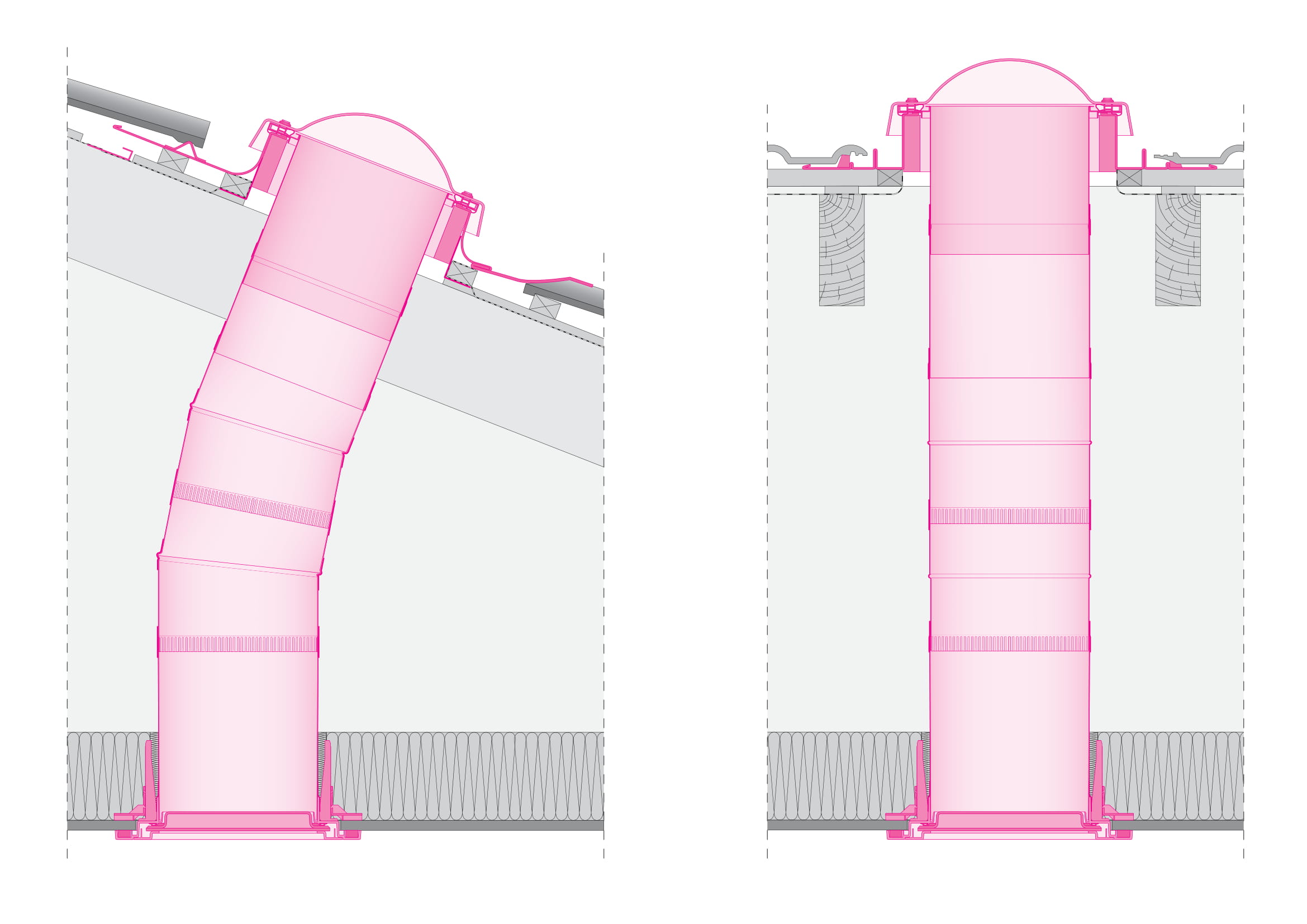

Průřez světlovodu:
